OCR定義テンプレートとは、文字解析する画像の中で、どの部分を取得するか指定する機能です。「項目取得」アクションで使用します。
OCR定義テンプレートの設定方法
OCR定義画面の表示

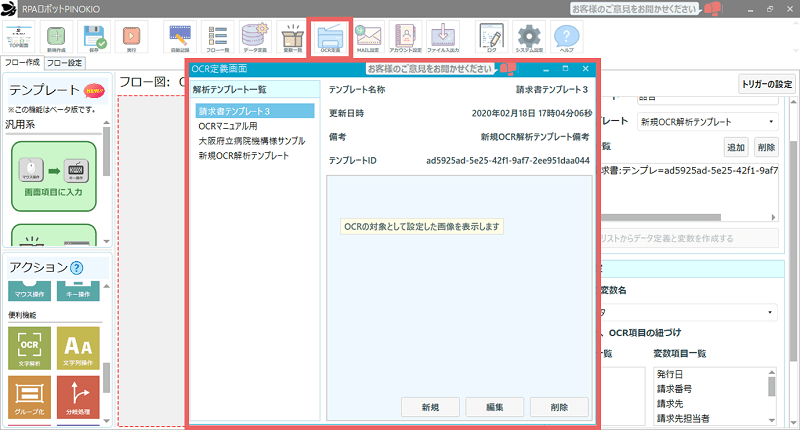

上部メニューの「OCR定義」をクリックすると、「OCR定義画面」が表示されます。

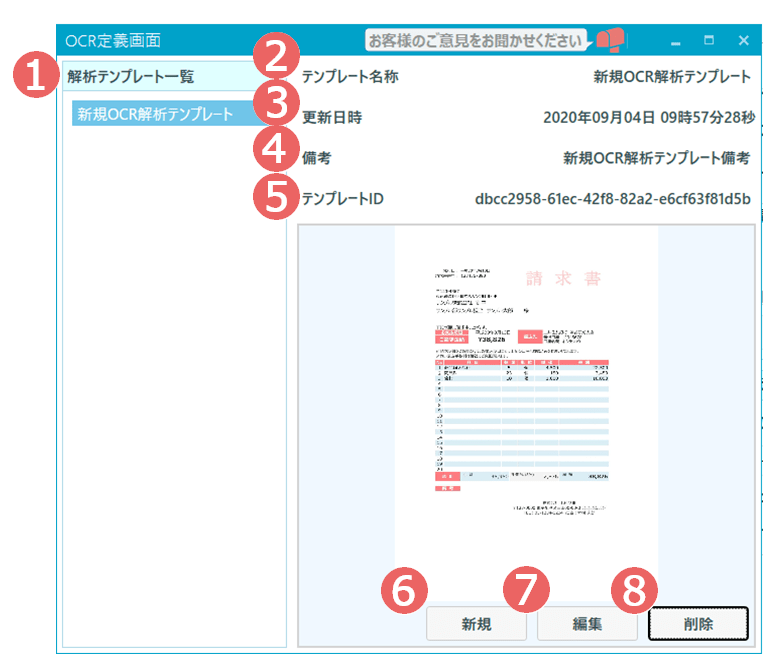

OCR定義画面の各項目の設定方法
①解析テンプレート一覧
作成したOCR定義テンプレートの一覧です。
②テンプレート名称
OCR定義テンプレートの名称です。
③更新日時
OCR定義テンプレートを更新した日時です。
④備考
テンプレートに関するコメントです。
⑤テンプレートID
OCR定義テンプレートを識別するIDです。
⑥新規
OCR定義テンプレートを新規作成します。クリックすると「OCR解析テンプレート定義画面」が表示されます。
⑦編集
作成したOCR定義テンプレートを編集します。クリックすると「OCR解析テンプレート定義画面」が表示されます。
⑧削除
「解析テンプレート一覧」で選択中のテンプレートを削除します。

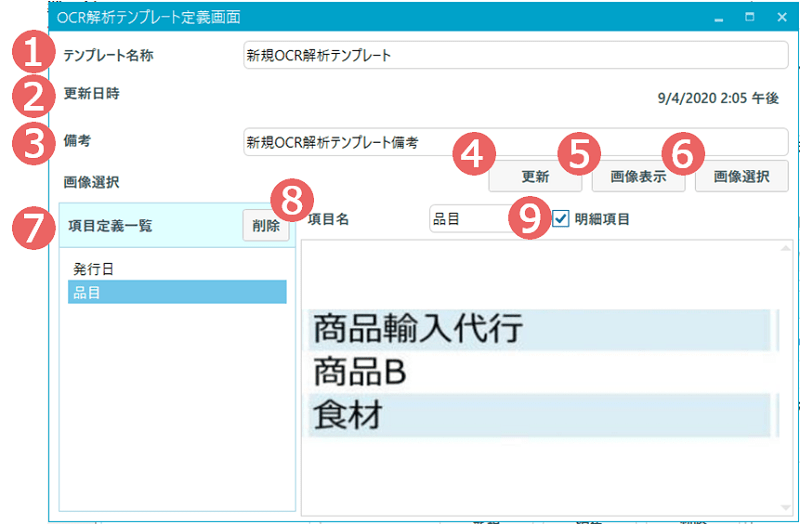

OCR解析テンプレート定義画面の各項目の設定方法
①テンプレート名称
テンプレートにつける名前を入力します。
②更新日時
テンプレートの最終更新日時です。
③備考
テンプレートに関するコメントを入力します。
④更新
クリックすると変更が保存されます。
⑤画像表示
クリックすると「⑥画像選択」で選択した画像が表示されます。
⑥画像選択
読み込み対象の画像を選択します。クリックするとファイル選択ダイアログが表示されます。
⑦項目定義一覧
画像から取得する項目一覧です。
⑧項目名
取得する項目の名前をつけます。
⑨明細項目
取得対象が明細項目の場合にチェックをつけます。
「明細項目」とは画像の「品目」のように、複数の値が存在する取得対象の項目を指します。
OCR定義テンプレート作成手順
①OCR定義画面の「新規」ボタンをクリックするとOCR解析テンプレート定義画面が表示されます。

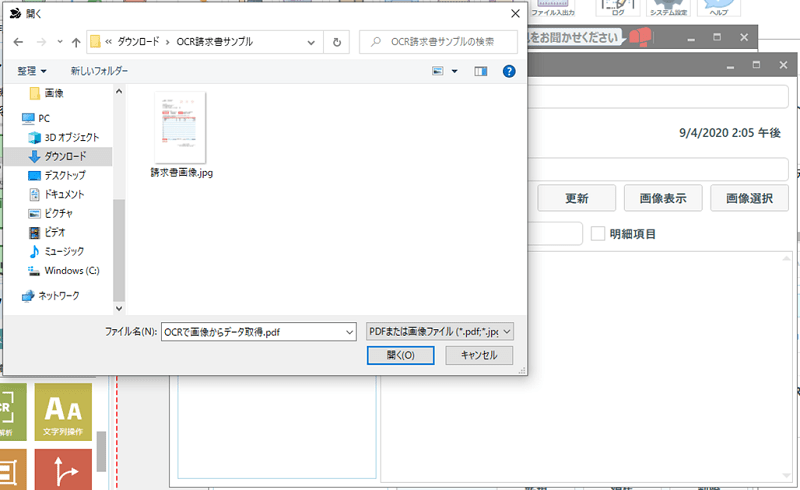

②「画像選択」ボタンから、文字抽出対象の画像を選択します。

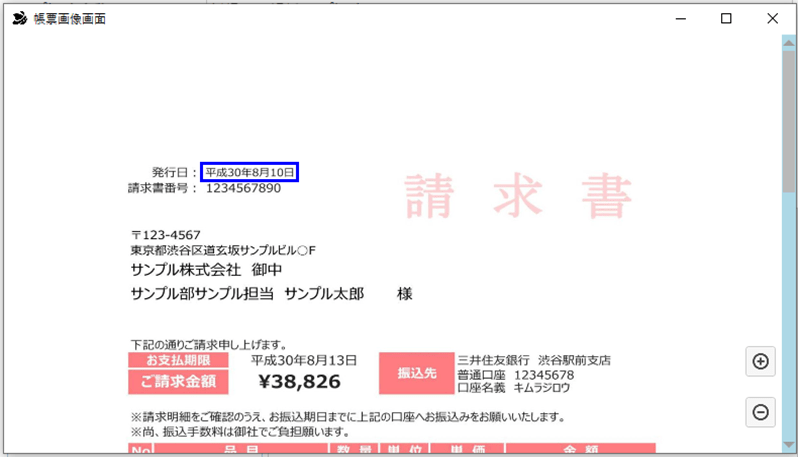

③画像を選択すると、「帳票画像画面」が表示されます。抽出したい部分をドラッグ＆ドロップすると、選択した部分が青枠で囲われ。「OCR解析テンプレート定義画面」に項目が追加されます。
④同じように、追加したい項目をドラッグ＆ドロップしていきます。
⑤項目の追加が終了したら「帳票画像画面」ウィンドウを閉じます。再度項目を追加する場合は「画像表示」ボタンをクリックすることで再表示できます。
⑥OCR解析テンプレート定義画面の「項目名」に、取得した項目の名前を入力します。
⑦取得する項目が明細項目の場合は「明細項目」にチェックをつけます。そうすることで明細の１行をリスト変数の1行分として格納できます。チェックをつけないと、画像の場合「食品輸入代行 食品B 食材」が1行に格納されてしまいます。
⑧設定が終わったら「更新」ボタンをクリックして変更を保存します。以上でOCR定義テンプレートの作成は終了です。
